一、儀器用途

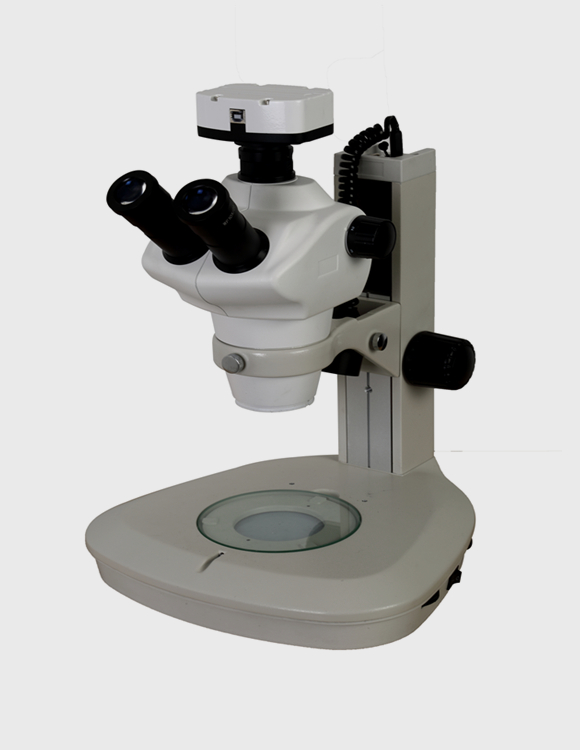

   焊接熔深顯微鏡WMH-2970在觀察物體時能產生正立的三維空間影像。立體感較強，成像較清晰和寬闊，又具有長工作距離，并具有較大的視場范圍和相應的放大倍數,是焊接熔深檢測的常用顯微鏡。

    近幾年來,隨著冶金、機械、石化、電力以及原子能、航天等現代化技術的高速發展,對產品焊接的穩定性性能的要求也越來越高，而焊接的熔深度是焊接機械性能的重要標志與外在表現，所以，對焊接熔深的有效檢測成為檢驗焊接效果的重要手段。我廠熔深顯微鏡采用國外的先進技術,適合汽車零部件制造領域?qū)附訃?yán)格的要求.可以對各種焊接接頭如（對接、角接、搭接和T型接等等）產生的熔深進行拍照、編輯、測量、保存、打印。

二、儀器特點

◆焊接熔深顯微鏡具備非常清晰的圖像質量，較寬的視覺效果。

◆高性能、高品質，同時又有著很高的性價比。

◆產品長期的質量保證－采用“五防”設計，防塵、防油、防水污染、防霉、防靜電，可根據不同用戶的使用環境及條件特殊定制。

◆可廣泛用于高校和研究所在自然科學方面的培訓和教育；醫療機構的日常檢查；生物工程和科學研究；工業上裝配、測試、以及品質控制，尤其是IT產業的檢.

◆它操作方便、直觀、檢定效率高,它可連接計算機或數碼相機 ,它將實物的圖像放大后顯示在計算機的屏幕上，可以將圖片保存，放大，打印。配焊接熔深測量軟件可以測量各種數據。

三、焊接熔深測量系統

此軟件系統功能齊全:能測量所有圖片上的幾何尺寸（點.線.圓.弧以及各元素的相互關系），測量的數據可以自動地標注在圖片上,并能顯示比例尺，并可以導入Excel 文檔進行統計、編輯。也可以將圖片和數據一起保存。測量均能自動進行。

1.軟件測量精度:0.001mm

2.圖形測量：點、線、矩形、圓、橢圓、圓弧、多邊形。

3.圖形關系測量：兩點距離、點到直線距離、兩線角度、兩圓關系。

4.元素構造：中點構造、中心點構造、交點構造、垂線構造、外切線構造、內切線構造、弦構造。

5.圖形預置：點、線、矩形、圓、橢圓、圓弧。

6.圖像處理：圖像捕捉、圖像文件打開、圖像文件保存、圖像打印

四、焊接熔深實拍案列圖片

  圖1

圖2

圖3

圖4

溫馨提示

價格咨詢請點擊此處，將有專業在線工程師為您服務，也可以來電咨詢：

021-31576785/18018674943！

標準配置

目鏡	大視野  WF10X(Φ22mm)
物鏡	變倍范圍0.8X-5X
變倍范圍	連續變倍 變倍比6.3：1
目鏡視場范圍	φ4.4-φ27.5mm
雙目范圍	雙瞳距調節范圍55-80mm
移動范圍	移動工作距離95mm
工作距離	115mm(標配）
放大倍數	光學放大倍數8X-50X
選購件	物鏡	0.5X 2X
	目鏡	15X 20X 25X
	二維移動工作臺
	平行機（熔深用）
	焊接熔深測量軟件
五防系統	防塵、防油、防雨、防霉、防污
系統組成	電腦型(WMH-2970C) 1.焊接熔深顯微鏡 2.適配鏡 3.攝像器(CCD) 4.計算機（選購）
	數碼型(WMH-2970D) 1、焊接熔深顯微鏡 2、適配鏡 3、數碼相機（選購）
