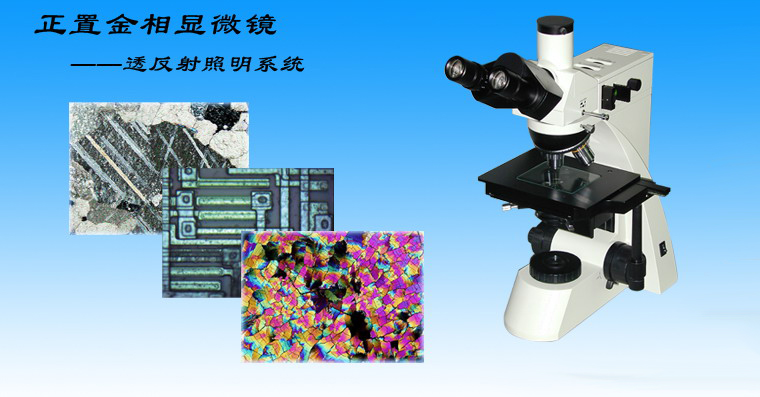

正置金相顯微鏡WMJ-9380系列適用于對不透明或透明物體的顯微觀察。采用柯拉照明系統，配置優良的長工作距平場消色差物鏡與大視野目鏡，可提優良的光學性能.
咨詢熱線：021-31576786 / 021-31576785
服務承諾：一年保修，終身維護
一、用途：
正置金相顯微鏡WMJ-9380(電腦型金相顯微鏡WMJ-9380C/數碼型金相顯微鏡WMJ-9380D)主要適合電子、冶金、化工和儀器儀表行業用于觀察透明、半透明或不透明的物體,即要透射光又要反射光照明的的物體,如、集成塊、印刷電路板.液晶板、薄膜、纖維、紡織、鍍涂層以及其它非金屬材料,正置金相顯微鏡也適合醫藥、農林、公安、學校、科研部門作觀察分析用。正置金相顯微鏡能將所需要的圖片進行編輯、保存和打印。
二、系統簡介：
正置金相顯微鏡系統是將傳統的光學顯微鏡與計算機（數碼相機）通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。
標準配置
|
型號 |
WMJ-9380 |
|
目鏡 |
大視野 WF10X(Φ18mm) |
|
物鏡 |
長距平場消色差物鏡(無蓋玻片)PL 5X/0.12 |
|
長距平場消色差物鏡(無蓋玻片)PL L10X/0.25 |
|
|
長距平場消色差物鏡(無蓋玻片)PL L20X/0.40 |
|
|
長距平場消色差物鏡(無蓋玻片)PL L50X/0.70 |
|
|

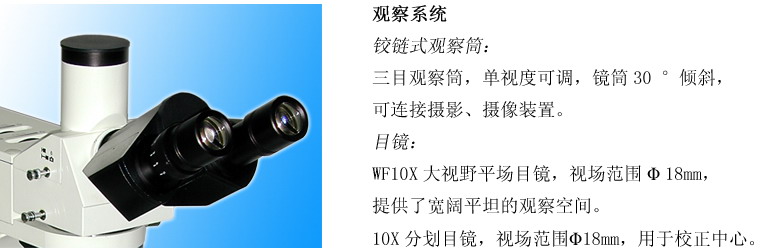

目鏡筒 |
三目鏡,傾斜30?,(內置檢偏振片,可進行切換) |
|

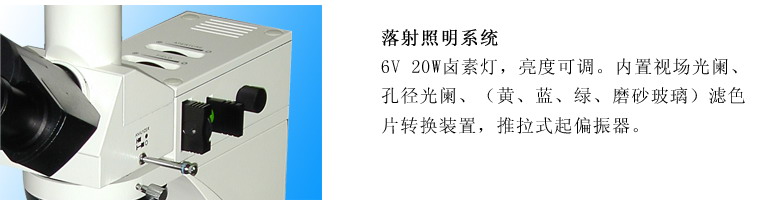

落射照明系統 |
6V 20W鹵素燈,亮度可調 |
|
落射照明器帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃 |
|
|
調焦機構 |
粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置 |
|
轉換器 |
四孔(內向式滾珠內定位) |
|

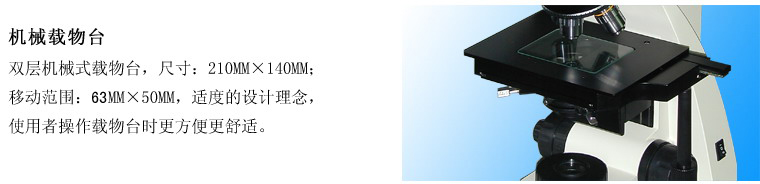

載物臺 |
雙層機械移動式(尺寸:210mmX140mm,移動范圍:63mmX50mm) |
|

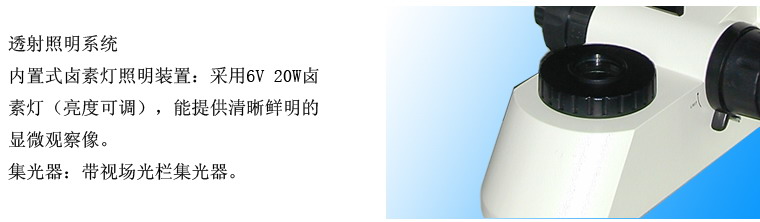

透射照明系統 |
阿貝聚光鏡 NA.1.25 可上下升降 |
|
藍濾色片和磨砂玻璃 |
|
|
集光器，鹵素燈照明適用(內置視場光欄) |
|
|
6V 20W 鹵素燈,亮度可調 |
|
|
防霉系統 |
防霉系統 |
|
系統組成 |
電腦型(WMJ-9380C):1.金相顯微鏡 2.適配鏡 3.攝像器(CCD) 4.計算機（選購） |
|
數碼型(WMJ-9380D): 1.金相顯微鏡 2.適配鏡 3.數碼相機（選購） |

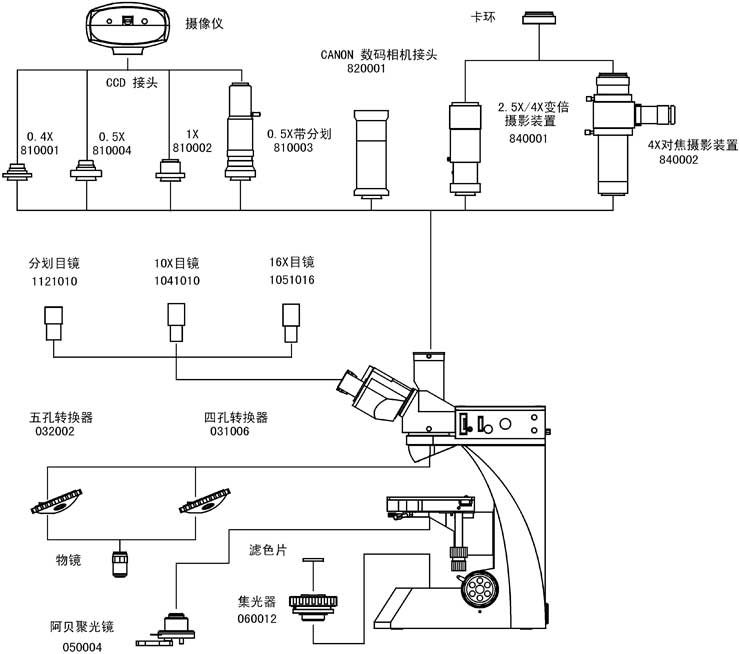

選配件
|
名稱 |
類別/技術參數 |
|
目鏡 |
大視野 WF16X(Φ11mm) |
|
分劃 10X(Φ18mm) 格值0.1mm/格 |
|
|
物鏡 |
長距平場消色差物鏡(無蓋玻片) PL L 40X/0.60 |
|
長距平場消色差物鏡(無蓋玻片) PL L 60X/0.75 (彈簧) |
|
|
長距平場消色差物鏡(無蓋玻片) PL L 80X/0.80 |
|
|
長距平場消色差物鏡(無蓋玻片) PL L 100X/0.85 (彈簧) |
|
|
平場消色差物鏡(無蓋玻片) PL 100X/1.25 (彈簧,油) |
|
|
轉換器 |
五孔(內向式滾珠內定位) |
|
濾色片 |
綠濾色片 |
|
黃濾色片 |
|
|

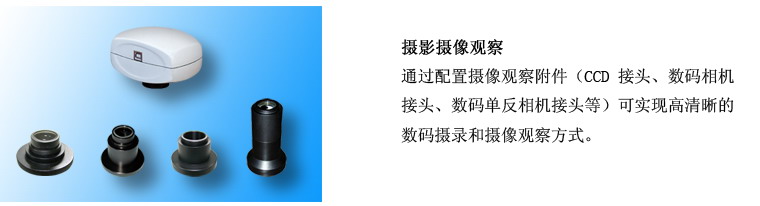

CCD接頭 |
0.4X |
|
0.5X |
|
|
1X |
|
|
0.5X帶分劃尺,格值0.1mm/格 |
|
|
攝像儀 |
DV-1帶USB和Video輸出 |
|
DV-2帶USB輸出 |
|
|
DV-3帶Video輸出 |
|
|
攝影裝置 |
2.5X/4X變倍攝影裝置帶10X取景目鏡 |
|
4X對焦攝影裝置 |
|
|
MD卡環 |
|
|
PK卡環 |
|
|
數碼相機接頭 |
CANON(A610,A620,A630,A640) |
|
分析軟件 |
金相圖像測量分析軟件 |
|
金相組織圖譜評級分析軟件 |
