一、用途

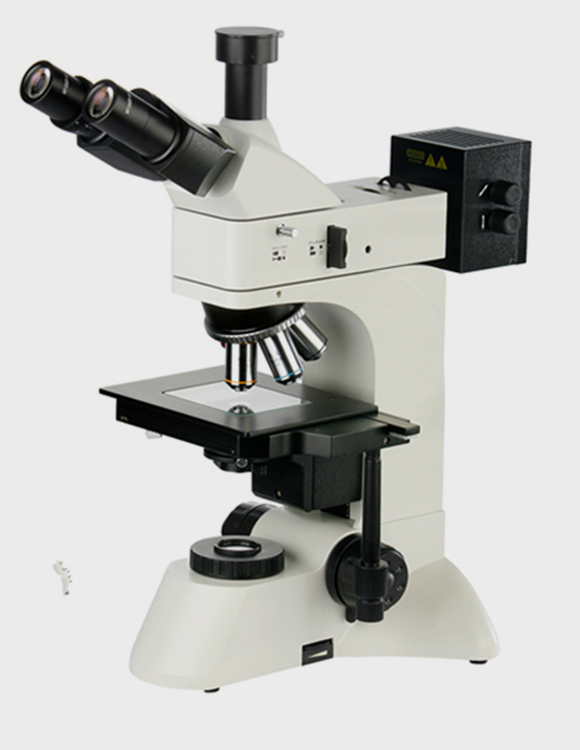

金相顯微鏡WMJ-9630采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察、明場觀察等功能。操作方便、圖像清晰等特點，是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，適合電子、冶金、化工和儀器儀表行業用于觀察透明、半透明或不透明的物質，如金屬陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其它非金屬材料，也適合農林、公安、學校、各類企業、科研部門作觀察分析用。WMJ-9630正置透反射金相顯微鏡適用于對透明物體或不透明物體的顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念、可提供優良的光學性能與產品升級系統，實現透反射同步或獨立照明，及偏光觀察等功能，產品造型美觀.

二、圖像輸出系統

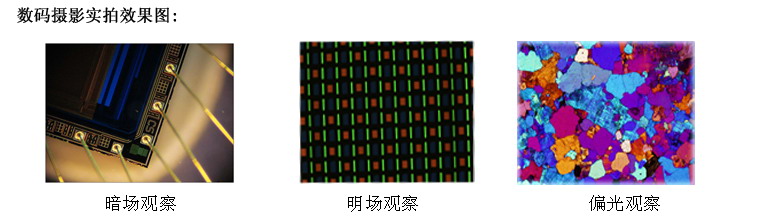

金相顯微鏡WMJ-9630支持將傳統的顯微鏡與攝象系統，顯示器或者電腦相結合，達到對被測物體的放大觀察的目的。電腦型金相顯微鏡（電腦型WMJ-9630)將顯微鏡下得到的圖像通過小孔成象的原理，投影到感光照片上，從而得到圖片。或者直接將照相機與顯微鏡（數碼相機型WMJ-9630)對接，拍攝圖片。隨著CCD攝像機的興起，WMJ-9630型顯微鏡可以通過其將實時圖像轉移到電視機或者顯示器上，直接觀察，同時也可以通過相機拍攝。

溫馨提示

價格咨詢請點擊此處，將有專業在線工程師為您服務，也可以來電咨詢：

021-31576785/18018674943！

技術規格
目鏡	大視野 WF10X(視場數Φ22mm)
無限遠長工作距離平場消色差物鏡	PL L5X/0.12    工作距離：26.1 mm
	PL L10X/0.25   工作距離：20.2 mm
	PL L40X/0.60   工作距離：3.98 mm
	PL L60X/0.70   工作距離：3.18 mm
	PL L100X/0.90  工作距離：2.2 mm  （干式）
目鏡筒	30?傾斜,瞳距調節范圍53~75mm.
調焦機構	粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2μm.
轉換器	五孔(內向式滾珠內定位)

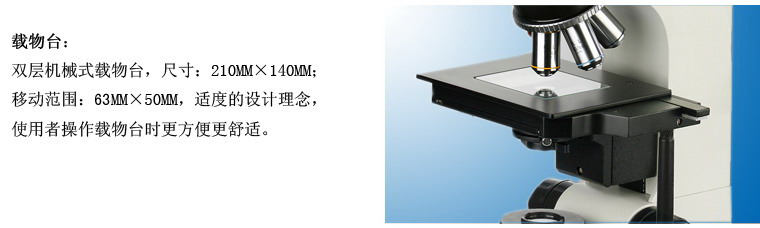

載物臺	雙層機械移動式載物臺, 外形尺寸:210mmX140mm,移動范圍:63mmX50mm

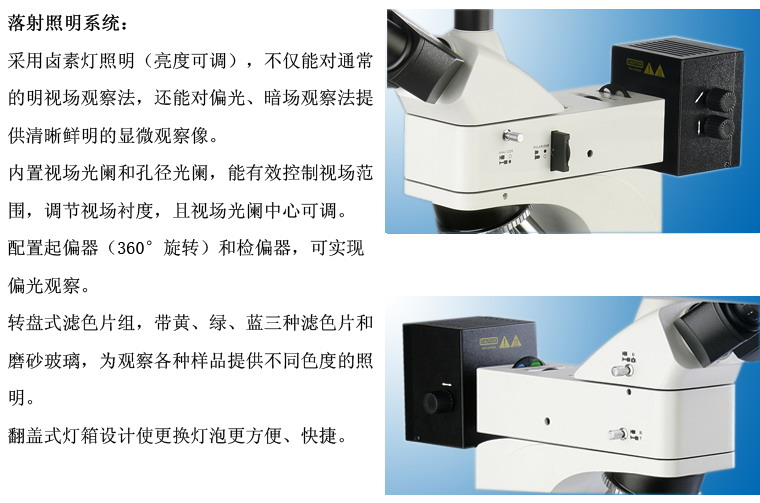

落射照明系統	6V30W鹵素?zé)簦炼瓤烧{(diào)
	配置黃、藍、綠濾色片與磨砂玻璃片
	內置視場光欄、孔徑光欄、濾色片轉換裝置、推拉式檢偏器與起偏器

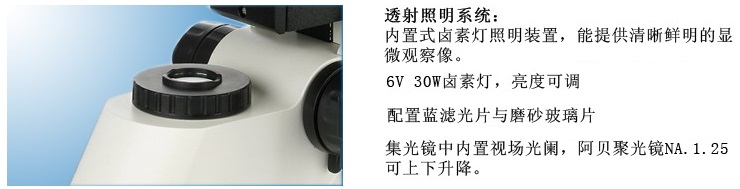

透射照明系統	阿貝聚光鏡NA.1.25可上下升降
	集光鏡中內置視場光欄
	配置藍濾色片與磨砂玻璃片
	6V30W鹵素?zé)簟⒘炼瓤烧{(diào)
防霉	光路防霉系統

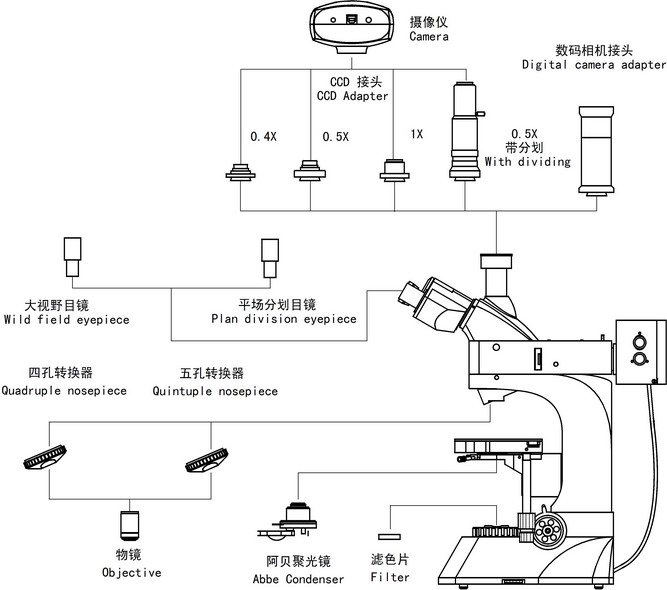

系統組成	電腦型(WMJ-9630) 1. 金相顯微鏡 2. 適配鏡 3. 攝像器(CCD) 4. 計算機（選購）
	數碼型(WMJ-9630) 1. 金相顯微鏡 2. 適配鏡 3. 數碼相機（選購）
可選配件	目鏡	分劃目鏡10X（Φ22mm）
	物鏡	明場物鏡 20X、50X、80X
	CCD接頭	0.5X、1X、0.5X帶分劃尺
	攝像儀	USB輸出：130/300/500/1000萬像素
	數碼相機接頭	CANON(EF) NIKON(F)
	分析軟件	金相圖像測量分析軟件
		金相組織圖譜評級分析軟件

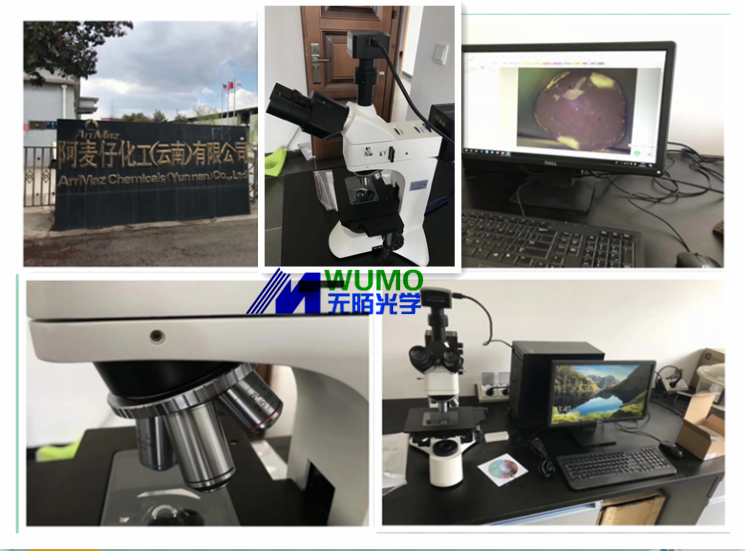

江蘇鈞瓷科技有限公司-陶瓷表面晶粒觀察
