優良的無限遠光學系統與模塊化功能設計，適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。
咨詢熱線：021-31576786 / 021-31576785
服務承諾：一年保修，終身維護

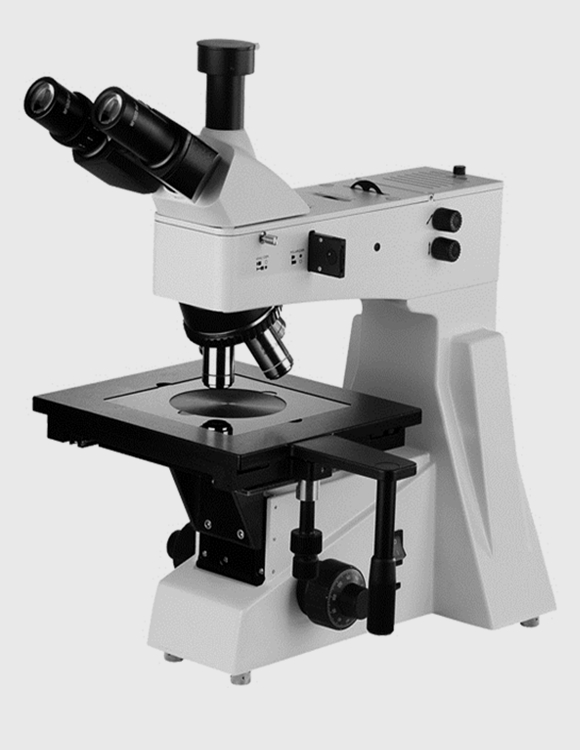

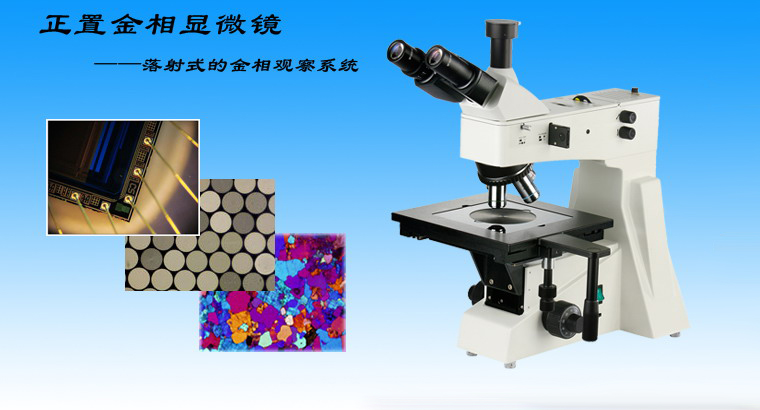

WMJ-9680正置金相顯微鏡適用于對不透明物體的顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念，可
以方便升級系統，實現偏光觀察、暗場觀察等功能，緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求。符合
人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、
礦物學、精密工程學研究的理想儀器。
標準配置
|
技術規格 |
|
|
目鏡 |
大視野 WF10X(視場數Φ22mm) |
|
無限遠長距離平場消色差物鏡 |
PL L5X/0.12 工作距離：26.1 mm |
|
PL L10X/0.25 工作距離：20.2 mm |
|
|
PL L20X/0.40 工作距離：8.80 mm |
|
|
PL L50X/0.70 工作距離：3.68 mm |
|
|
PL L80X/0.80 工作距離：1.25 mm |
|
|

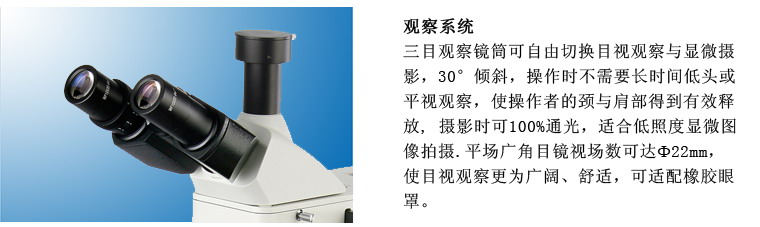

目鏡筒 |
三目鏡30?傾斜, 可100%通光攝影 |
|

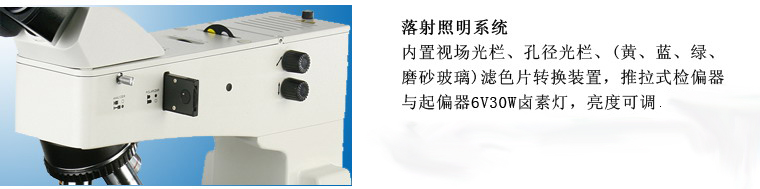

落射照明系統 |
6V30W鹵素燈，亮度可調 |
|
內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器 |
|
|
調焦機構 |
粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:0.7μm |
|
轉換器 |
五孔(內向式滾珠內定位) |
|

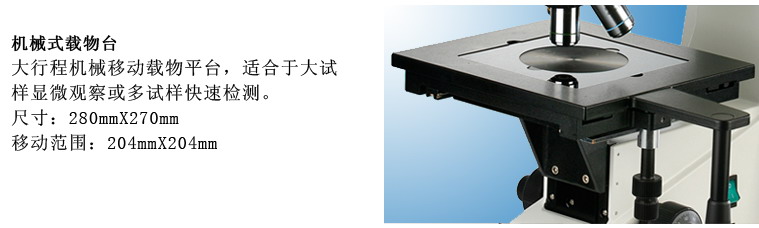

載物臺 |
機械式載物臺，外形尺寸：280mmX270mm，移動范圍：橫向（X）204mm，縱向（Y）204mm |
|
防霉 |
防霉系統 |
|

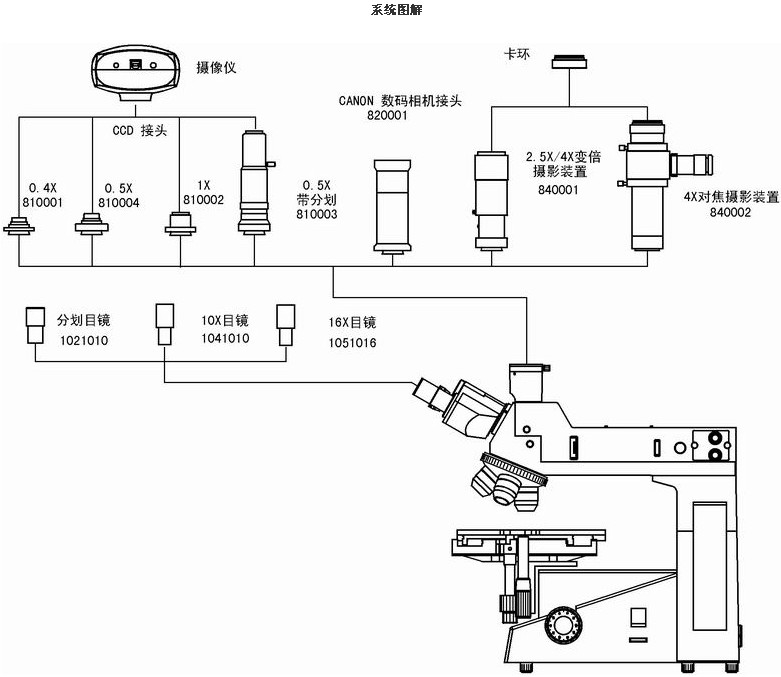

系統圖解 |
電腦型(WMJ-9680C):1.金相顯微鏡 2.適配鏡 3.攝像器(CCD) 4.計算機（選購） |
|
數碼型(WMJ-9680D): 1.金相顯微鏡 2.適配鏡 3.數碼相機（選購 ) |
|
選配件
|
名稱 |
類別/技術參數 |
|
目鏡 |
分劃 10X(Φ22mm),格值0.1mm/格 |
|
無限遠長距離平場消色差物鏡 |
PL L40X/0.60 工作距離:3.98 |
|
PL L60X/0.7 工作距離3.18mm |
|
|
PL L100X（干式）/0.85 工作距離0.4mm |
|
|
載物臺 |
機械式載物臺，外形尺寸:250mmX230mm, 移動范圍:154mmX154mm |
|

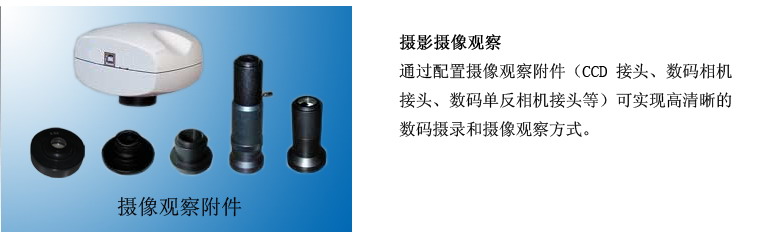

CCD接頭 |
0.5X |
|
1X |
|
|
0.5X帶分劃尺,格值0.1mm/格 |
|
|
攝像儀 |
DV-1 Video輸出(380/520 電視線)，USB輸出（42萬像素） |
|
DV-2帶USB輸出 （130/300/500/1000萬像素） |
|
|
DV-3帶Video輸出(380/520 電視線) |
|
|
數碼相機接頭 |
CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F) |
|
分析軟件 |
金相圖像測量分析軟件 |
|
金相組織圖譜評級分析軟件 |
