現在的位置：首頁 > 產品中心 > 工具測量顯微鏡 > 萬能測量工具顯微鏡 萬能測量工具顯微鏡
測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀。 測量外螺紋(螺紋塞規、絲桿和蝸桿等)的中徑、大徑、小徑、螺距、牙型角。測量齒輪滾刀的導程、齒形和牙型角。 測量電路板、鉆模或孔板上孔的位置度、鍵槽的對稱度等形位誤差。
咨詢熱線：021-31576786 / 021-31576785
服務承諾：一年保修，終身維護
一、儀器用途

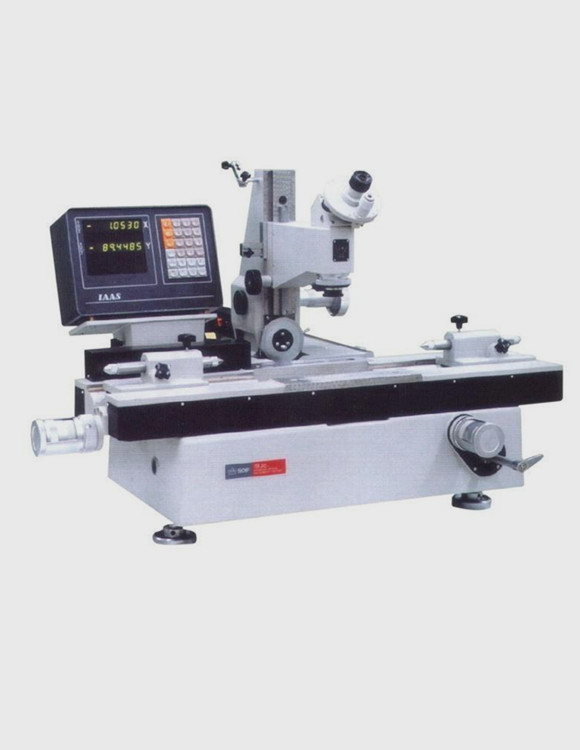

19JC 數顯萬能型工具顯微鏡以直觀的數字顯示和數字打印方式取代了普通萬工顯的目視讀數方式，以影像法和軸切法按直角坐標與極坐標測量各種零件，是機械加工企業、電子制造業、計量測試所廣泛使用的一種多用途計量?jī)x器。其典型測量對象有：
測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀。
測量外螺紋(螺紋塞規、絲桿和蝸桿等)的中徑、大徑、小徑、螺距、牙型角。
測量齒輪滾刀的導程、齒形和牙型角。
測量電路板、鉆模或孔板上孔的位置度、鍵槽的對稱度等形位誤差。
二、技術規格
測量范圍與分度值
|
X,Y坐標 測量范圍 |
X 200毫米;Y 100毫米 |
|
分度值(數顯讀數) 0.0005毫米 |
|
|
瞄準顯微鏡 |
升降行程 120毫米 |
|
立臂傾斜范圍 左右各15度 分度值： 10分 |
|
|
照明光闌調節范圍 φ3~φ32毫米 分度值：2毫米 |
|
|
測角目鏡 |
角度測量范圍：360度 |
|
分度值：1分 |
|
|
輪廓目鏡 |
角度測量范圍 ±7度 分度值 10分 |
|
圓弧分劃板 曲率半徑 R0.1~100毫米 |
|
|
螺紋分劃板 普通螺紋螺 t0.25~6毫米 |
|
|
梯形螺紋螺距t2~20毫米 |
|
|
光學分度臺 |
測量范圍：360度 分度值(投影讀數) ：10秒 |
|
玻璃工作臺： φ106毫米 |
|
|
光學分度頭 |
測量范圍：360度 |
|
分度值：1分 |
|
|
光學定位器 |
測頭直徑(實際直徑值的檢定誤差不大于0.0005毫米)φ3±0.1毫米 |
|
測量力 ：8~14克 最大測量深度 15毫米 |
|
|
玻璃工作臺 |
玻璃臺面尺寸 215X130毫米 |
|
高頂針架 |
最大夾持直徑 φ180毫米 |
|
最大夾持長度600毫米 |
|
|
頂針架 |
最大夾持直徑 φ180毫米 |
|
最大夾持長度：被測件直徑<=55毫米時 750毫米 |
|
|
被測件直徑〉55毫米時 600毫米 |
|
|
V型架調節范圍 |
左V型架前后調節范圍前后各5毫米 |
|
右V型架高低調節范圍 向上15毫米 向下3毫米 |
|
|
儀器重量外形尺寸 |
主機凈重：250kg |
|
外形尺寸：(X×Y ×Z) 980 × 1020 × 640 毫米 |
三、瞄準顯微鏡光學參數
|
物 鏡 放 大 |
1x |
3x |
5x |
|
|
總放大倍數 |
用測角或輪廓目鏡 |
10x |
30x |
50x |
|
用雙像目鏡 |
15x |
42x |
65x |
|
|
物方視場(毫米) |
用測角或輪廓目鏡 |
φ20 |
φ6.5 |
φ4 |
|
用雙像目鏡 |
φ13 |
φ4.7 |
φ3 |
|
|
工作距離(毫米) |
用測角或輪廓目鏡 |
81 |
90 |
65 |
|
用雙像目鏡 |
47 |
85 |
63 |
|
四、儀器精度
|
溫度要求 |
工作室的溫度應為20±2℃ |
|
工作室的溫度變化每小時不超過1℃ |
|
|
被測量和儀器的溫度差不超過0.5℃ |
|
|
X,Y坐標 |
用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度： |
|
測角目鏡 |
測量的不準準確性 不大于0.0015毫米 |
|
雙像目鏡 |
合像的不穩定性 不大于0.0005毫米 |
|
合像的不正確性 不大于0.001毫米 |
|
|
光學分度頭 |
最大不準確度 不大于1分 |
|
光學分度臺 |
最大不準確度 不大于30秒 |
|
光學定位器 |
測量的不穩定性 不大于0.001毫米 |
|
測角角度 |
測角角度的最大不準確度 不大于1 分 |
一、儀器用途
19JC 數顯萬能型工具顯微鏡以直觀的數字顯示和數字打印方式取代了普通萬工顯的目視讀數方式，以影像法和軸切法按直角坐標與極坐標精確地測量各種零件，是機械加工企業、電子制造業、計量測試所廣泛使用的一種多用途計量?jī)x器。其典型測量對象有：
測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀。
測量外螺紋(螺紋塞規、絲桿和蝸桿等)的中徑、大徑、小徑、螺距、牙型角。
測量齒輪滾刀的導程、齒形和牙型角。
測量電路板、鉆模或孔板上孔的位置度、鍵槽的對稱度等形位誤差。
二、技術規格
測量范圍與分度值
|
X,Y坐標 測量范圍 |
X 200毫米;Y 100毫米 |
|
分度值(數顯讀數) 0.0005毫米 |
|
|
瞄準顯微鏡 |
升降行程 120毫米 |
|
立臂傾斜范圍 左右各15度 分度值： 10分 |
|
|
照明光闌調節范圍 φ3~φ32毫米 分度值：2毫米 |
|
|
測角目鏡 |
角度測量范圍：360度 |
|
分度值：1分 |
|
|
輪廓目鏡 |
角度測量范圍 ±7度 分度值 10分 |
|
圓弧分劃板 曲率半徑 R0.1~100毫米 |
|
|
螺紋分劃板 普通螺紋螺 t0.25~6毫米 |
|
|
梯形螺紋螺距t2~20毫米 |
|
|
光學分度臺 |
測量范圍：360度 分度值(投影讀數) ：10秒 |
|
玻璃工作臺： φ106毫米 |
|
|
光學分度頭 |
測量范圍：360度 |
|
分度值：1分 |
|
|
光學定位器 |
測頭直徑(實際直徑值的檢定誤差不大于0.0005毫米)φ3±0.1毫米 |
|
測量力 ：8~14克 最大測量深度 15毫米 |
|
|
玻璃工作臺 |
玻璃臺面尺寸 215X130毫米 |
|
高頂針架 |
最大夾持直徑 φ180毫米 |
|
最大夾持長度600毫米 |
|
|
頂針架 |
最大夾持直徑 φ180毫米 |
|
最大夾持長度：被測件直徑<=55毫米時 750毫米 |
|
|
被測件直徑〉55毫米時 600毫米 |
|
|
V型架調節范圍 |
左V型架前后調節范圍前后各5毫米 |
|
右V型架高低調節范圍 向上15毫米 向下3毫米 |
|
|
儀器重量外形尺寸 |
主機凈重：250kg |
|
外形尺寸：(X×Y ×Z) 980 × 1020 × 640 毫米 |
三、瞄準顯微鏡光學參數
|
物 鏡 放 大 |
1x |
3x |
5x |
|
|
總放大倍數 |
用測角或輪廓目鏡 |
10x |
30x |
50x |
|
用雙像目鏡 |
15x |
42x |
65x |
|
|
物方視場(毫米) |
用測角或輪廓目鏡 |
φ20 |
φ6.5 |
φ4 |
|
用雙像目鏡 |
φ13 |
φ4.7 |
φ3 |
|
|
工作距離(毫米) |
用測角或輪廓目鏡 |
81 |
90 |
65 |
|
用雙像目鏡 |
47 |
85 |
63 |
|
四、儀器精度
|
溫度要求 |
工作室的溫度應為20±2℃ |
|
工作室的溫度變化每小時不超過1℃ |
|
|
被測量和儀器的溫度差不超過0.5℃ |
|
|
X,Y坐標 |
用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度： |
|
測角目鏡 |
測量的不準準確性 不大于0.0015毫米 |
|
雙像目鏡 |
合像的不穩定性 不大于0.0005毫米 |
|
合像的不正確性 不大于0.001毫米 |
|
|
光學分度頭 |
最大不準確度 不大于1分 |
|
光學分度臺 |
最大不準確度 不大于30秒 |
|
光學定位器 |
測量的不穩定性 不大于0.001毫米 |
|
測角角度 |
測角角度的最大不準確度 不大于1 分 |
