目 鏡 10X 物 鏡2.5X 10X移動測量范圍： 50mm X13mm測量臺刻度盤分度范圍：0°- 360°測量臺刻度盤游標讀數示值：6′
咨詢熱線：021-31576786 / 021-31576785
服務承諾：一年保修，終身維護

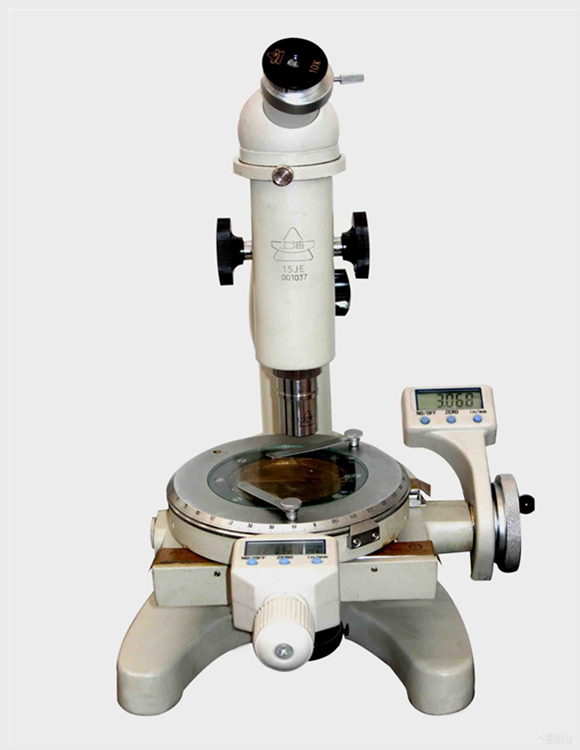

測量顯微鏡是光學計量儀器之一種，它的結構簡單，操作方便，適用范圍極廣，主要用途如下：
1.直角座標中測定長度，例如測定孔距，基面距離，刻線距離，刻線寬度，鍵槽寬度，狹縫寬度，通孔圓直徑等等。
2.轉動度盤測定角度，例如對刻度盤，樣板、量規，鉆孔模板及幾何形狀復雜的零件進行角度測量。
3.用作觀察顯微鏡，以比較檢查工作表面光潔度，鑒定冶金工業的礦石標本。檢定印刷照相制版，檢驗紡織纖維等.
技術參數：
|
物鏡 |
目鏡 |
顯微鏡放大倍數 |
工作距離 （mm） |
市場直徑 （mm） |
||
|
放大倍數 |
焦距（mm） |
放大倍數 |
焦距（mm） |
|||
|
2.5x/0.08 |
43.40 |
10x
|
25.00 |
25x |
58.84 |
5.6 |
|
10x/0.25 |
17.13 |
100x |
7.81 |
1.4 |
||
測量工作臺讀數裝置主要規格:
|
x軸移動測量范圍 |
50mm |
|
y軸移動測量范圍 |
13mm |
|
測微器分度值 |
0.01mm |
|
測量臺轉動范圍 |
不限 |
|
測量臺刻度盤分度范圍 |
0度---360度 |
|
測量臺刻度盤之分度值 |
1° |
|
測量臺刻度盤游標讀數示值 |
6′ |
|
照明方式 |
反射光(自然光) |
|
測量精度 |
儀器值誤差(5+L/15)um |
|
測量臺與物鏡間之最大距離 |
80mm |
|
測量工作臺直徑 |
120mm |
|
儀器外形尺寸 |
高325*長262*寬220毫米 |
|
儀器重量級 |
約10.6kg |
|
注：測量地點溫度變化(20± 3)°C；L—被測件長度（mm） 顯微鏡的目鏡管同棱鏡成為一體繞垂軸旋轉，顯微鏡可由調焦手輪進行上下調焦 |
|
