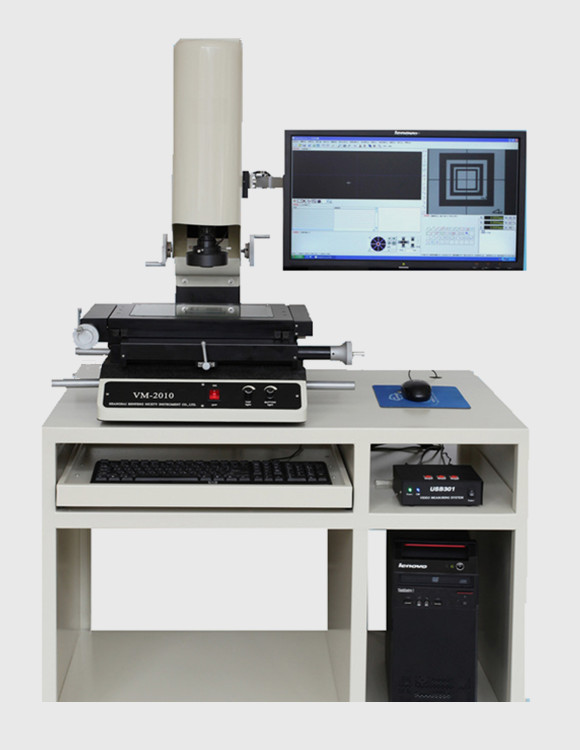

影像測量儀是一種由高解析度CCD彩色鏡頭、連續變倍物鏡、彩色顯示器、視頻十字線顯示器、精密光柵尺、多功能數據處理器、數據測量軟件與精密工作臺結構組成的光學影像測量儀器
咨詢熱線：021-31576786 / 021-31576785
服務承諾：一年保修，終身維護
價格咨詢請點擊此處，將有專業在線工程師為您服務，也可以來電咨詢：
一.用途
影像測量儀用于以二座標測量為目的的應用領域，在機械、電子、儀表、塑膠等行業廣泛使用。
1.影像電子測量儀采用彩色CCD攝像機、變焦距物鏡與十字線發生器作為測量瞄準系統；
2.由二座標工作臺、光柵尺與DC-3000電箱組成數字測量及數據處理系統；
3.影像電子測量儀具有多種數據處理、顯示、輸入、輸出功能，工件擺正功能非常實用；
4.備有RS232界面,與電腦連接后,采用測量軟件M2D可對測量圖形進行處理及輸出。
二、系統簡介
影像測量儀系統是將傳統的顯微鏡技術、先進的光電轉換技術、優良的計算機圖像處理技術結合在一起而開發研制的一項產品.它不但能將所觀察的工件顯示在計算機屏幕上，還能將所觀察的圖像在計算機上很方便地測量圖形的任何幾何圖形（點、線、圓、弧、橢圓、矩形、角度、兩圓心距離兩平行線距離、點到直線距離、垂線長度 等等），快速測量工件的尺寸，自動標注，是一種比較經濟實惠的計量儀器。
三、應用范圍
影像測量儀適用于以二維平面測量為目的的應用領域。這些領域有：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。

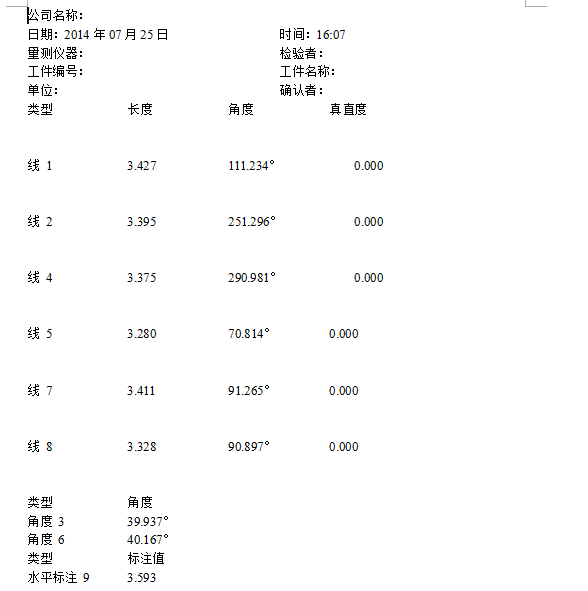

四、實測數據圖片（軸承）
一、產品規格
|
儀器型號 |
VMS-1510G/VF |
VMS-2010G/VF |
VMS-2515G/VF |
VMS-3020G/VF |
VMS-4030G/VF |
|
金屬臺尺寸（mm) |
354×228 |
404×228 |
450×280 |
500×330 |
606×466 |
|
玻璃臺尺寸（mm) |
210×160 |
260×160 |
306×196 |
350×280 |
450×350 |
|
運動行程（mm) |
150×100 |
200×100 |
250×150 |
300×200 |
400×300 |
|
儀器重量(kg) |
100 |
110 |
120 |
140 |
240 |
|
外型尺寸（mm) |
540X560X850 |
540X560X850 |
760X600X900 |
760X600X900 |
970X670X940 |
二、詳細參數
|
攝像機 |
彩色1/3"CCD攝像機 |
|
顯示器 |
17英寸彩色顯示器 |
|
雙焦物鏡倍率 |
0.7--4.5X |
|
工作距離 |
108mm |
|
視頻總倍率 |
40--225X |
|
物方視場 |
7--1.1mm |
|
發生器 |
雙十字線發生器 |
|
數顯解析度 |
0.0005mm |
|
Z軸調焦升降 |
150mm |
|
X.Y坐標示值誤差 |
X.Y坐標示值誤差≤(3+L/75)μm(L為被測長度單位:mm) X.Y.Z數顯分辨率:0.5um |
|
照明 |
表面光源與透射光源均用LED、亮度可調、電源：220V（AC）、50HZ、30W |
|
測量軟件軟件 |
M2D-IMG 影像測量軟件 |
三、測量軟件功能
|
M2D-IMG 影像測量軟件測量范圍 |
多點測量點、線、圓、弧、橢圓，提高測量精度 |
|
座標平移和座標擺正，測量更加方便快捷，提高測量效率 |
|
|
方便快捷的元素組合功能，用戶只需簡單的點選圖形就可組合出點.線.圓.距離.角度 |
|
|
巨集指令，同一種工件批量測量更加方便快捷，提出高測量效率 |
|
|
測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存 |
|
|
測量數據可發送到Excel中,進行統計分析,可畫出簡單的Xbar-S管制圖,求出Ca,等參數 |
|
|
多種語言界面切換 |
|
|
記錄用戶程序、編輯指令、教導執行 |
|
|
元素測量：多點測量點,線,圓,弧,角度,橢圓,規定點數測量矩形,自動識別點.線.圓.弧 |
|
|
元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造 |
|
|
元素預置：點、線、圓、弧 |
|
|
圖形處理：座標平移，工件擺正 |
|
|
任意軸擺正，座標系重置 |
|
|
圖形放大，圖形縮小，圖形平移，圖形打印圖形選中，取消選中，圖形刪除 |
|
|
設置放大，圖形縮小，圖形打印圓形選中，取消選中，圖形刪除 |
|
|
設置影像的灰度，飽和度，對比度，影像保存為BMP格式 |
|
|
多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度 |
|
|
影像支持S端子輸入；影像大小640*480mm |
四、選配件
|
附加鏡 |
視頻倍率 |
物方視場(mm) |
視頻倍率 |
物方視場(mm) |
工作距(mm) |
|
0.5X(選) |
20X~128X |
14~2.2 |
10X~65X |
28~4.4 |
189 |
|
1X鏡筒(標配) |
40X~225X |
7~1.1 |
20X~130X |
14~2.2 |
108 |
|
2X(選) |
80X~510X |
3.5~0.6 |
40X~260X |
7~1.1 |
38 |
